トラック、農業、建設用オルタネーター: フル仕様

車両および機器のカテゴリーにおけるオルタネーターの役割

乗用車から 400 馬力のコンバイン、鉱山クラスの掘削機に至るまで、あらゆる内燃エンジン プラットフォームは、電気システムの動作を維持するためにオルタネーターに依存しています。オルタネーターは、エンジンのクランクシャフトから引き出された機械エネルギーを交流に変換し、内部の整流器が直ちに直流に変換してバッテリーを充電し、エンジンの稼働中にすべてのアクティブな電気負荷に電力を供給します。

コア アーキテクチャ (ローター、ステーター、整流器、電圧レギュレーター) は、これらすべてのプラットフォームで一貫しています。何が変わるかというと、 仕様書封筒 : 出力アンペア数、デューティサイクル許容差、耐振動性、環境シール、熱管理要件はすべて、標準的な自動車用オルタネーターから、建設機械や農業用収穫機での連続運転用に設計されたユニットまで、大幅に拡張されます。

これらの違いを理解することは、調達、車両のメンテナンス、および調達の決定に不可欠です。アプリケーションの完全な仕様ではなく、物理的な適合性のみに適合するユニットを選択することは、早期故障と回避可能なダウンタイムへの最も信頼性の高い方法です。

自動車用オルタネータ: ベースライン標準

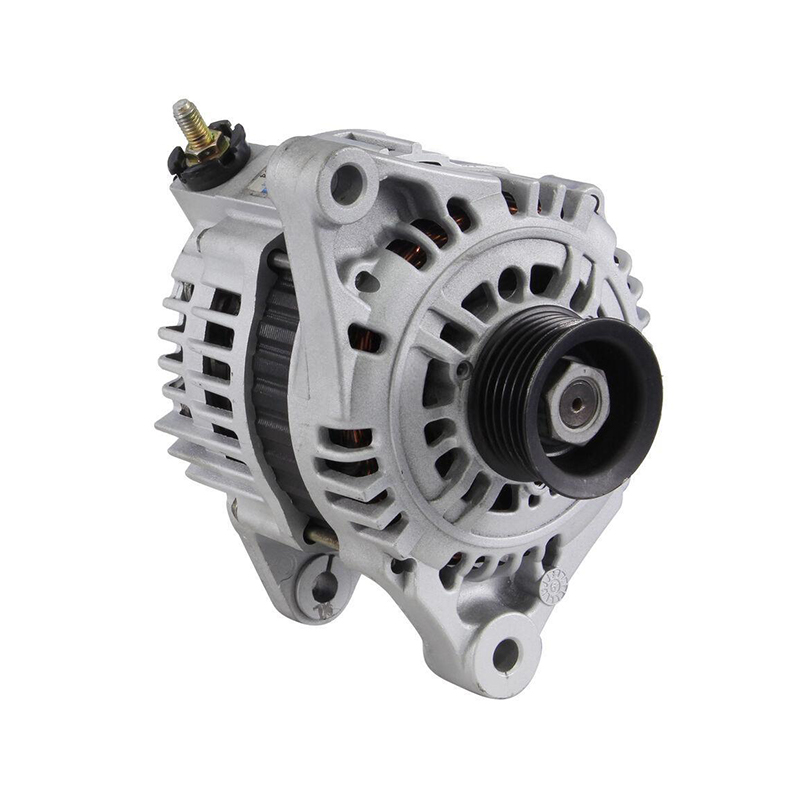

乗用車、小型トラック、SUV に取り付けられる自動車用オルタネータは、世界で最も広く生産されているオルタネータ カテゴリを代表しています。定格出力は通常、次の範囲に収まります。 80および160アンペア 、設計哲学は、商用アプリケーションで必要とされる持続的な高負荷性能よりも、コンパクトさ、重量、コスト効率を優先します。

通常の乗用車の使用では、自動車用オルタネーターは、耐用年数のほとんどの間、定格出力の 25 ～ 50% で動作します。需要のピークは冷間始動時に発生し、空調制御、シートヒーター、ハイビーム照明が同時にアクティブになりますが、これらの高負荷イベントは短時間です。この断続的な負荷プロファイルにより、自動車用オルタネーターは、連続負荷の商用環境では不十分な、より軽量なゲージの巻線とより単純な冷却装置を使用できるようになります。

最新の自動車用オルタネーターには、スマートな電圧調整機能がますます組み込まれており、エンジン ECU と通信して、加速中のオルタネーターの負荷を軽減し、減速および制動中の充電を増やします。この効率の最適化により、推定燃費が向上します。 1～3% 現実世界の運転サイクルでは、小型商用車を運行するフリートオペレーターにとって意味のある規模の数字です。

自動車用オルタネーターの一般的な故障モードは、予測可能な階層構造に従います。最初は RPM 依存の鳴きとしてベアリングの摩耗が発生し、次にブラシとスリップ リングの劣化により断続的な出力損失が発生し、最後にダイオード パックの故障により車両の DC システムに AC リップルが導入され、検出されないと ECU メモリが破損し、敏感な電子機器が損傷する可能性があります。

大型トラック用オルタネータ: 大規模な連続出力

クラス 6 からクラス 8 の商用トラック (セミトラクター、職業用ダンプ トラック、タンカー、廃車、消防設備) は、乗用車の需要とはまったく似ていない電気システムを運用しています。フル装備の長距離トラクターは、冷凍トレーラー接続、1,000 ワットの機器を供給するキャブ インバーター、電子ログ システム、複数の HVAC ゾーン、および完全な屋外照明アレイに同時に電力を供給できます。総荷重が日常的に超過する 連続動作時 200 ～ 250 アンペア .

大型トラック用オルタネータは、出力容量を大幅に向上させることでこの問題に対処します。通常、 160 ～ 320 アンペア 標準的な商業用途向けで、400 アンペア以上に達する緊急車両および空港地上支援装置用の特殊ユニットを備えています。生の出力以外にも、このカテゴリの品質を定義する 3 つの特性があります。

• コールド出力パフォーマンス: 熱飽和前のアイドル RPM で供給されるアンペア数は、積み込み場、渋滞中、または義務的な休憩所など、低いエンジン速度で長時間を過ごすトラックにとって、運用上重要な数値となることがよくあります。定格出力が高くても低温時の出力が低いユニットは、実際の動作条件下では充電を維持できない可能性があります。プレミアムトラック用オルタネータが提供する アイドル時 90 ～ 200 アンペア 、フレームサイズに応じて異なります。
• 100% デューティ サイクル定格: 標準的な自動車用オルタネータは、定格出力付近での連続運転向けに設計されていません。職業用途および長距離用途のトラック用オルタネーターは、定格を下げることなく出力を維持するために、より大型のフレームハウジング、改善された内部エアフロー、または外部冷却設備による熱管理を備えた、検証済みの 100% 連続デューティサイクル定格を備えている必要があります。
• 取付規格互換性： 北米の商用トラックは、主に SAE パッドマウントまたは J-180 フレーム構成を使用しています。調達前にブラケットと取り付けパターンの互換性を確認することで、特にモデル年式の範囲にわたって複数の世代のオルタネーターが使用されている可能性がある古いプラットフォームでの、高価な取り付けの問題を回避できます。

フリート保守プログラムでは、トラックのオルタネーターを指定することで定格が 計算されたピーク電気負荷を 20 ～ 30% 上回る 定格出力をピーク需要に正確に一致させるのではなく、巻線と整流器アセンブリにかかる持続的な熱ストレスを軽減することで、サービス間隔を大幅に延長します。

農業機器のオルタネーター: 季節強度と汚染耐性

現代の農業機械は、一世代前には認識できなかったレベルの電子技術の洗練を実現しています。最新モデルの高馬力トラクターとコンバインには、GPS 自動ステアリング、可変レート アプリケーション コントローラー、収量マッピング システム、テレマティクス プラットフォーム、広範な作業照明が統合されており、ピーク時の現場作業中にすべて同時に動作します。大型コンバインハーベスタのアクティブな切断中の電気負荷は、次の値を超える可能性があります。 200アンペア 、1 日あたり 16 ～ 18 時間実行される可能性がある収穫シフト全体にわたって持続します。

農業用オルタネータは、路上トラック用途にはほとんど存在しない 2 つの環境上の課題に対処する必要があります。

空気中の汚染

コンバインハーベスタと穀物カートは、収穫の間中、作物の粉塵、もみがら、および植物材料の密集した雲の中で動作します。自動車や多くのトラック用途で標準的なスルーフロー空冷に依存するオープンフレーム オルタネーターの設計では、この材料が固定子巻線とベアリング ハウジングに直接取り込まれ、故障が劇的に加速します。農業グレードのオルタネーターは、密閉型または内部再循環型の冷却設計を採用しており、汚染された外気を内部コンポーネントに引き込むことなく熱性能を維持します。

極端な温度範囲

春先の作付期の作業では、機器が氷点下をはるかに下回る周囲温度にさらされる可能性がありますが、主要な穀物生産地域の夏の終わりの収穫では、オルタネーターの取り付け場所の周囲温度が定期的に 35 ～ 40℃に達しますが、密閉されたエンジン コンパートメントではさらに高くなります。全土で動作するように指定された農業用オルタネータ −40℃〜85℃の周囲温度 この範囲では一貫した電圧レギュレーションが維持され、このスパン全体での絶縁劣化が回避されます。

農業用途に特有の 3 番目の要因は、稼働時間を短い季節枠に圧縮することです。コンバインは、収穫の 4 ～ 6 週間で、1 年に相当する稼働時間を蓄積します。これにより、シーズン前のオルタネーターの検査と限界ユニットの積極的な交換が、12 か月にわたって摩耗が徐々に蓄積する用途よりも価値の高い保守作業となります。収穫の途中で遠隔地でオルタネーターが故障すると、部品自体を超えて多大な経済的コストが発生します。

建設機械用オルタネータ：耐振動性を基本仕様

建設機械のオルタネーター (掘削機、ホイール ローダー、モーター グレーダー、ブルドーザー、コンパクター、クローラー クレーンに使用) は、オルタネーター カテゴリの中で最も厳しい機械的ストレスの下で動作します。生の生産需要は、大型トラックの基準からすると中程度であることが多く、通常、 90～200アンペア 中級建設機械向けですが、機械環境は独特で破壊的です。

バケットの衝撃、圧縮荷重、不整地での移動、打撃工具の操作などによって機械フレームを介して伝わる継続的な高振幅の振動が、主な故障の原因となります。標準的なオルタネーターの内部アセンブリは、道路走行車両の比較的穏やかな振動環境向けに設計されており、この環境では次のようないくつかのメカニズムを通じて故障が加速します。

• 整流器ブリッジアセンブリのはんだ接合部が破損し、断続的または完全な出力損失が発生する
• ブラシ ホルダーの緩みと、ローターの横方向の動きによってスリップ リングの摩耗が加速される
• 標準設置におけるベアリングの定格寿命をはるかに下回る間隔でベアリングの疲労故障が発生する
• 固定子巻線の亀裂による特定の周波数範囲の共振振動からの絶縁

建設グレードのオルタネータは、強化された内部構造によってこれらの故障モードに対処します。アップグレードされた絶縁クラスを備えた厚ゲージの固定子巻線、はんだ接合部の脆弱性を排除するポッティングまたはエポキシでカプセル化された整流器ブリッジ、より高い動定格荷重を備えた大型の軸受アセンブリ、および防振アイソレータを備えた多点取り付け設備です。 IP44 または IP54 の侵入保護等級は、専用の建設用オルタネータの標準であり、水しぶき、泥、土木現場で蔓延する微細なシリカ粉塵に対する耐性を備えています。

建設機械の交換用オルタネータを調達する場合、 機械的耐久性の仕様が主な評価基準です — 出力アンペア数ではありません。物理的に適合し、出力要件を満たしているものの、自動車グレードの内部構造を使用しているアフターマーケット ユニットは、適切に指定された建設グレードの交換品よりも大幅に早く故障します。

比較仕様の概要

普遍的な選択基準: 購入前に確認すべきこと

アプリケーション カテゴリに関係なく、オルタネーターの厳密な選択プロセスでは、購入を確定する前に次のことを確認する必要があります。

1. 総電気負荷の計算: すべての同時負荷 (照明、電子機器、HVAC、補助システム、および計画中の追加) を合計し、25 ～ 30% のマージンを追加して、最小定格出力要件を確立します。
2. システム電圧の確認: 注文する前に 12V または 24V の互換性を確認してください。電圧の不一致によりオルタネーターが破壊され、設置直後に接続された電子機器が損傷する危険があります。
3. 回転方向とプーリ比： 回転方向が間違っていると出力がゼロになります。プーリーのサイズが一致しないと、不十分なローター速度による慢性的な過充電、または過速度によるベアリングや巻線の早期故障が発生します。
4. 環境仕様の一致: 農業および建設用途の場合は、出力要件だけでなく、IP 侵入保護定格、動作温度範囲、および耐汚染性が実際の設置環境と一致していることを確認してください。
5. 取り付けとコネクタの互換性: ブラケットのボルト パターン、フレーム サイズ、ワイヤリング ハーネス コネクタのピン配置はすべて、特に複数の世代のオルタネータが生産工程で使用されている可能性がある古い機器の場合、注文前に元の取り付けに対してすべて検証する必要があります。
6. 保証および出力テスト認証: 信頼できるサプライヤーは、完成したユニットを動作範囲全体にわたって定格出力仕様に合わせてテストし、文書化された保証範囲を提供します。これは、サプライヤー間のパフォーマンスの差異が大きくなる可能性があるアフターマーケットおよび再生品セグメントにおいて、重要な品質差別化要因となります。

部品番号の相互参照だけに依存するのではなく、このチェックリストを一貫して適用すると、すべてのアプリケーション カテゴリでオルタネータの早期故障が減少し、計画外のダウンタイムのコストがオルタネータ自体のコストを大幅に超える農業および建設の状況では特に価値が高くなります。
